立轴行星式搅拌机
立轴行星式搅拌机产品介绍
为追求更充分、均匀的搅拌效果，解决建材、耐材、铸造、化工等众多行业出现的大量精细、高均质要求搅拌工艺难题，科尼乐提供一种立轴形式行星式混合搅拌机械（立轴行星式搅拌机）。这种搅拌机型具备效率高、可控性强，设备作用稳定、安全可靠、使用方便等优势。
立轴行星式搅拌机可进行多种属性类别材料的搅拌工作，搅拌过程中形成一种独特的物料流，所以立轴行星搅拌机能够完成复杂的高均匀度混合也能进行带有揉捏、搓合的混炼工艺。立轴行星式处理能力强，充沛的机型设计和对应性能可满足各种处理量。
立轴行星式搅拌机能尽量避免搅拌过程中一些非必要原因引起的搅拌不均匀现象，例如搅拌臂不合理参数设计、用于个别行业搅拌调速问题、减速机速比对搅拌速度的影响、搅拌进行强烈运行出现不稳定现象等等。
立轴行星式搅拌机机型样式：标准型、快速式。
立轴行星式搅拌机运转模式：a.标准模式 b.快速模式（变速）。
立轴行星式搅拌机显著特性
A.技术先进，立轴行星式搅拌机是行业少有的技术先进搅拌设备。立轴行星式搅拌机让设备用户不仅在追求搅拌质量的前提下，还具备了搅拌工作的迅速、效率高。
B.品质出众，立轴行星式搅拌机的品质材质、配置的选择是基础。目前行业上，好的立轴行星式搅拌机选用材质特别是衬板等材料的选择。根据立轴行星式搅拌机所要工作材料不同，材质选择也就不同。所以品质出众的立轴行星式搅拌机材料个性属性符合用途需求。
立轴行星式搅拌机系统结构
科尼乐立轴行星搅拌机同步德国技术基础上创新开发，整机工作可靠、传动稳定、效率高、方方面面搅拌、不漏浆无漏料、大检修空间、清理迅速、耐用性强，设计多种装置辅助设备更方便使用。

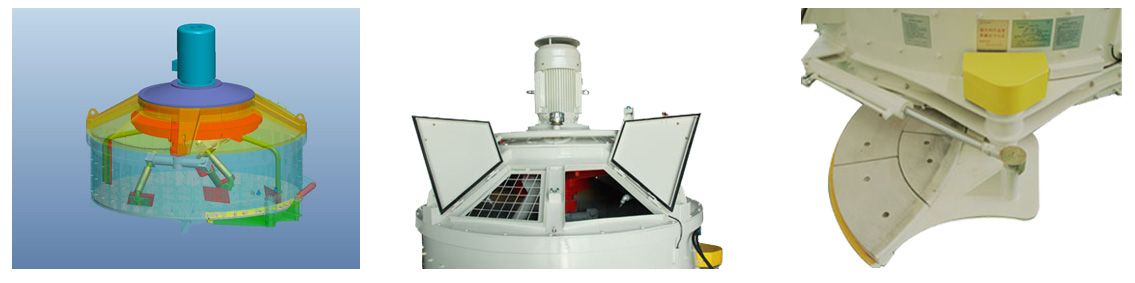

1.传动系统
立轴行星式搅拌机设计集成化的设备整体结构，减速机使用全油浴润滑方式，稳定性强。CMP全系列立轴行星式搅拌机设计单电机驱动，保证各搅拌行星输出同步，电机与减速装置根据使用需求，选用不同连接形式。立轴行星式搅拌机用于各种形式的生产线，都有充足的布置空间。
2.搅拌系统
①立轴行星式搅拌机搅拌系统形式依据设备机型样式而不同，标准搅拌形式和差速搅拌形式可以进行更广范围的物料搅拌，设备可设计变速、差速、快速（转速）搅拌。立轴行星式搅拌机的差速搅拌形式更设计一组快速输出装置。

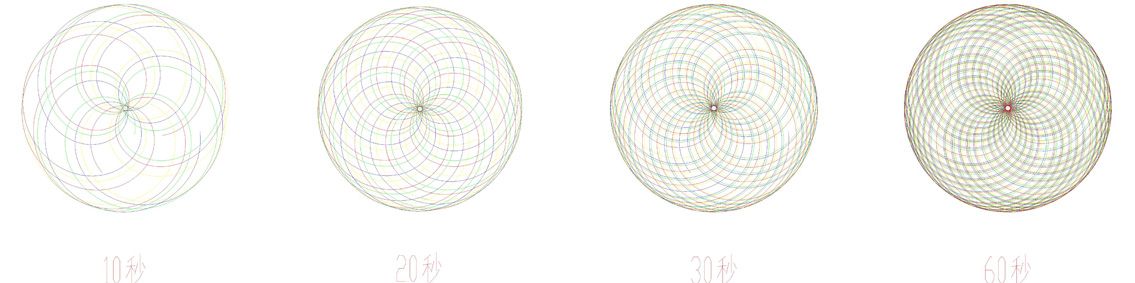

②立轴行星式搅拌机设备运转时，搅拌物料在搅拌筒内形式的物料流形式复杂，这个过程是一种增速模式，搅拌密度高层层递进，速度快，搅拌省力，搅拌过程物料形成的摩擦要明显小于其他类型搅拌机。
（更多搅拌装置形式给用户提供更可靠的设备方案）

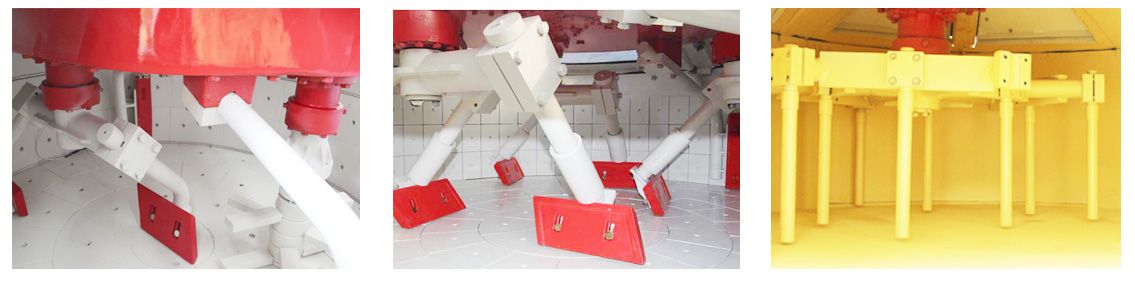

③立轴行星式搅拌机搅拌臂采用流线型，为降低搅拌料粘轴、提高搅拌机使用寿命，为搅拌装置设计了耐磨保护套，根据应用实践统计，这种设计搅拌臂使用寿命增加一倍；立轴行星式搅拌机设计加强型结构的刮板，消除搅拌死角；立轴行星式搅拌机平行四边形叶片可翻转180°重复使用，提高一倍的利用率，因此搅拌机搅拌臂采用夹块式夹紧结构。【为了提升立轴搅拌机在不同行业的可靠应用性，科尼乐将搅拌机搅拌装置不断进行优化，丰富可选使用方案，让立轴搅拌机更良好得发挥作用，服务于更多行业。】
④立轴行星式搅拌机衬板、叶片材质依据用户行业不同选用
耐磨合金镶片
|
不锈钢材料
|
陶瓷材料
|
堆焊材料
|
聚氨酯材料
|
高耐磨橡胶及铸石材料
|
高络合金
|
|
|
3.卸料系统
立轴行星式搅拌机卸料系统主要是气动卸料与液压卸料方式的选择。立轴行星式搅拌机由于设备结构及运行方式的独特性，所以密封可靠，无漏料的可能，环保性强。
4.水路系统
立轴行星式搅拌机水路装置设计上置形式，加水时能够完全排出管路中的水分，以此保证计量正确，也能有效避免管路混用影响外加剂导致混合物料质量问题。
5.上料装置
立轴行星式搅拌机上料装置设计多层保护装置：安全保护机构，上位限、中位限、下位限、上极限限位、钢丝绳防送等，确保搅拌机上料装置的安全、稳定运行。上料系统的卷筒采用单排式结构，降低钢丝绳的磨损程度，设计压绳器，防止钢丝绳出现乱绳的可能。
6.提升料斗装置
科尼乐CMP系列立轴行星式搅拌机的进料装置为环保型防卡滞装置（科尼乐实用新型专利产品：ZL2012 2 0373949.2），提升料斗机构设计新颖合理，可以有效的防止物料搅拌时灰尘飞溢的现象，达到环保标准。
立轴行星式搅拌机产品优势
1.立轴行星式搅拌机不仅具有良好的搅拌效果，还可选配更多的设备功能：高压清洗、湿度含量、温度测试等。
2.立轴行星式搅拌机非标性强，为了可以做到服务用户，科尼乐为各行业使用立轴行星式搅拌机满足个性化使用需求，材质可、转速、出料形式、卸料口等等属性。
3.近几年科尼乐立轴行星式搅拌机的机型发展越来越丰富，主要原因是搅拌机的服务领域更加拓宽。针对用于不同行业的不同应用材料，立轴行星式搅拌机各功能针对性、偏重性也有所不同，使立轴行星式搅拌机整体应用更能按需使用，满足实际，贴合用户情况。
4.立轴行星式搅拌机使用寿命可靠是从多方面进行支持的，设备材料、搅拌形式、整体设计、配置选择等等，这样的搅拌机才能保证应用寿命；立轴行星式搅拌机在后期维护和清理过程中也是少有的省心省力的，一般设备出现的漏浆、断轴、抱轴等问题都不会有。
5.科尼乐立轴行星式搅拌机提供系统综合服务，从设计生产、安装调试，人员培训以及维修售后，科尼乐零配件长期供应型号齐全，价格稳定。
立轴行星式搅拌机技术参数
CMP立轴行星式搅拌机规格型号参数
|
|
型号/项目
|
CMP100
|
CMP150
|
CMP250
|
CMP330
|
CMP500
|
CMP750
|
CMP1000
|
|
出料容量 L
|
100
|
150
|
250
|
330
|
500
|
750
|
1000
|
|
进料容量L
|
150
|
225
|
375
|
500
|
750
|
1125
|
1500
|
|
出料质量 KG
|
240
|
360
|
600
|
800
|
1200
|
1800
|
2400
|
|
搅拌额定功率 KW
|
5.5
|
7.5
|
11
|
15
|
18.5
|
30
|
37
|
|
液压卸料功率 KW
|
-
|
-
|
-
|
-
|
-
|
-
|
3
|
|
行星/主搅拌数
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
1/3
|
2/4
|
|
侧挂板
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
卸料刮板
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
搅拌机重量 KG
|
1100
|
1300
|
1500
|
2000
|
2400
|
3900
|
6200
|
|
提升料斗功率kw
|
2.2
|
2.2
|
3
|
4
|
4
|
7.5
|
11
|
|
主机外形尺寸（L*W*H,mm）
|
1670*146
0*1450
|
1670*1460
*1620
|
1860*1650
*1780
|
1870*1870
*1855
|
2230*2080
*1880
|
2580*2340
*2195
|
2890*2602
*2220
|
型号/项目
|
CMP1250
|
CMP1500
|
CMP2000
|
CMP2500
|
CMP3000
|
CMP4000
|
CMP4500
|
出料容量 L
|
1250
|
1500
|
2000
|
2500
|
3000
|
4000
|
4500
|
进料容量L
|
1875
|
2250
|
3000
|
3750
|
4500
|
6000
|
6750
|
出料质量 KG
|
3000
|
3600
|
4800
|
6000
|
7200
|
9600
|
10800
|
搅拌额定功率 KW
|
45
|
55
|
75
|
90
|
110
|
160
|
200
|
液压卸料功率 KW
|
3
|
3
|
4
|
4
|
4
|
4
|
4
|
行星/主搅拌数
|
2/4
|
2/4
|
3/6
|
3/6
|
3/9
|
3/9
|
3/9
|
侧挂板
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
卸料刮板
|
1
|
1
|
2
|
2
|
2
|
2
|
2
|
搅拌机重量 KG
|
6700
|
7700
|
9500
|
11000
|
12000
|
16500
|
17500
|
提升料斗功率kw
|
15
|
15
|
22
|
30
|
37
|
|
|
主机外形尺寸（L*W*H,mm）
|
3060*2760
*2305
|
3230*290
2*2470
|
3625*3230
*2630
|
3900*3550
*2695
|
3900*3550
*2975
|
4560*4150
*3105
|
4560*4150
*3305
|
备注：随着公司创新研发，以上仅供参考，具体细节需要咨询公司。

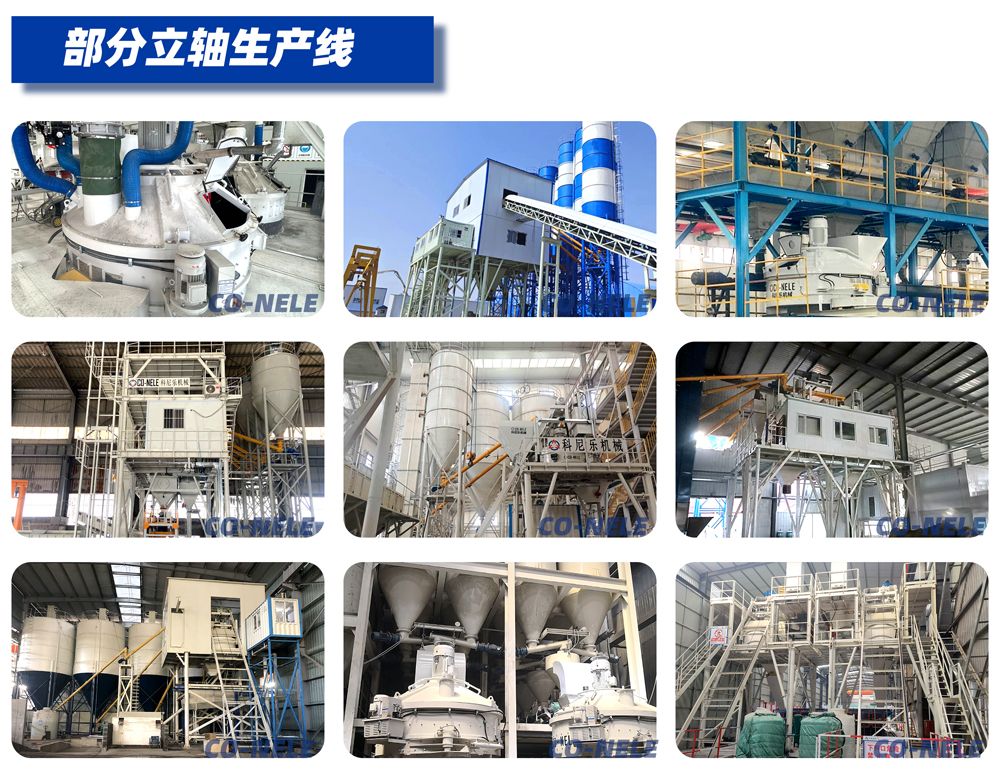

工程案例
